ZTWH型彎頭滑動支座

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

滑動設備

數量

庫存:



產品描述

參數

一、適用范圍：

管道公稱通徑：DN450mm～3000mm

最大垂直荷載：59970N～5438900N

軸向位移：≤400mm

徑向位移：≤150mm

二、型號說明：

ZTTH 800 — D — Ⅲ — H1

管中心高度：800mm

徑向位移：150mm

軸向位移：400mm

通徑：800mm

彎頭滑動支座

三、選型說明

若管道無保溫，管中心高度可選H1，如果有保溫，溫度在400℃以下，管中心高度可選H2，溫度在400℃-600℃，管中心高度可選H3。

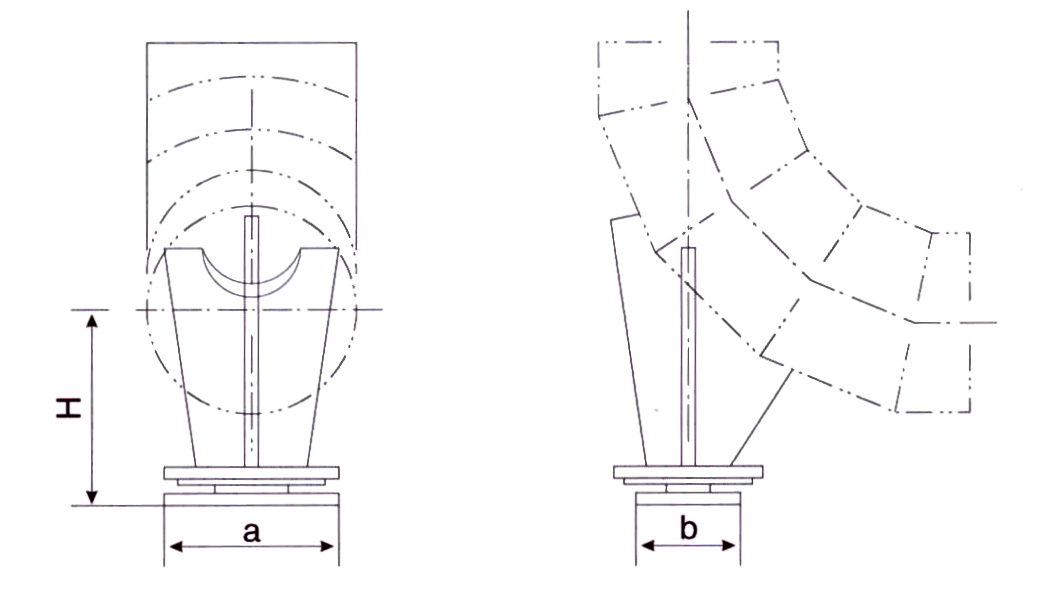

彎頭滑動支座外形尺寸

公稱通徑	規格/型號	設計位移								最大垂直荷載（N)	下基板尺寸a×b（mm）	管中心高度H（mm）
		軸向X				徑向Y						管中心高度H（mm）
		A	B	C	D		Ⅰ	Ⅱ	Ⅲ			H1	H2	H3
450	ZTWH450-X-Y-H	100	200	300	400		50	100	150	59970	200×210	500	600	710
500	ZTWH500-X-Y-H	100	200	300	400		50	100	150	77470	260×270	555	665	745
600	ZTWH600-X-Y-H	100	200	300	400		50	100	150	121960	260×270	665	745	845
700	ZTWH700-X-Y-H	100	200	300	400		50	100	150	154960	330×340	745	845	945
800	ZTWH800-X-Y-H	100	200	300	400		50	100	150	211960	400×410	800	900	1000
900	ZTWH900-X-Y-H	100	200	300	400		50	100	150	271060	400×410	845	945	1055
1000	ZTWH1000-X-Y-H	100	200	300	400		50	100	150	354960	470×480	900	1000	1110
1100	ZTWH1100-X-Y-H	100	200	300	400		50	100	150	449960	550×560	945	1050	1170
1200	ZTWH1200-X-Y-H	100	200	300	400		50	100	150	529960	550×560	1000	1110	1170
1300	ZTWH1300-X-Y-H	100	200	300	400		50	100	150	669960	610×620	1050	1170	1240
1400	ZTWH1400-X-Y-H	100	200	300	400		50	100	150	824960	680×690	1110	1170	1310
1500	ZTWH1500-X-Y-H	100	200	300	400		50	100	150	924960	760×770	1170	1240	1400
1600	ZTWH1600-X-Y-H	100	200	300	400		50	100	150	1119960	800×810	1250	1320	1400
1700	ZTWH1700-X-Y-H	100	200	300	400		50	100	150	1249960	900×910	1250	1400	1500
1800	ZTWH1800-X-Y-H	100	200	300	400		50	100	150	1499960	950×960	1320	1400	1500
1900	ZTWH1900-X-Y-H	100	200	300	400		50	100	150	1649960	950×960	1400	1500	1600
2000	ZTWH2000-X-Y-H	100	200	300	400		50	100	150	1949960	1100×1120	1400	1500	1600
2100	ZTWH2100-X-Y-H	100	200	300	400		50	100	150	2238800	1200×1150	1450	1550	1650
2200	ZTWH2200-X-Y-H	100	200	300	400		50	100	150	2556700	1200×1150	1500	1600	1700
2300	ZTWH2300-X-Y-H	100	200	300	400		50	100	150	2897700	1250×1200	1550	1650	1750
2400	ZTWH2400-X-Y-H	100	200	300	400		50	100	150	3200000	1300×1250	1600	1700	1800
2500	ZTWH2500-X-Y-H	100	200	300	400		50	100	150	3522000	1350×1300	1650	1750	1850
2600	ZTWH2600-X-Y-H	100	200	300	400		50	100	150	3843000	1350×1300	1700	1700	1900
2700	ZTWH2700-X-Y-H	100	200	300	400		50	100	150	4223000	1420×1350	1750	1750	1950
2800	ZTWH2800-X-Y-H	100	200	300	400		50	100	150	4566000	1450×1350	1800	1800	2000
2900	ZTWH2900-X-Y-H	100	200	300	400		50	100	150	5000000	1500×1400	1850	1950	250
3000	ZTWH3000-X-Y-H	100	200	300	400		50	100	150	5438900	1500×1400	1900	2000	3000
